FUNKSJONER 1. Full-scenario tilpasningsløsning: Gir modulær design med 3 større...
FUNKSJONER
1. Tilgjengelig i seks størrelser, mer kostnadseffektivt for prosjekter.
5050/3030 chip led, 120-180lm/w Høytrykks støpt aluminiumskropp med slitesterk korrosjonsbestandig polyesterpulverbelegg.
2. IP66, lk09 10 kv/20kv SPD valgfritt.

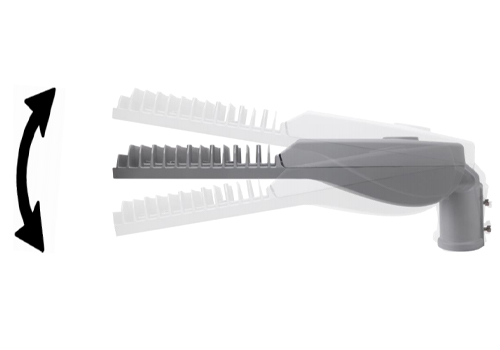

3. Justerbar tappvinkel 0±15°.

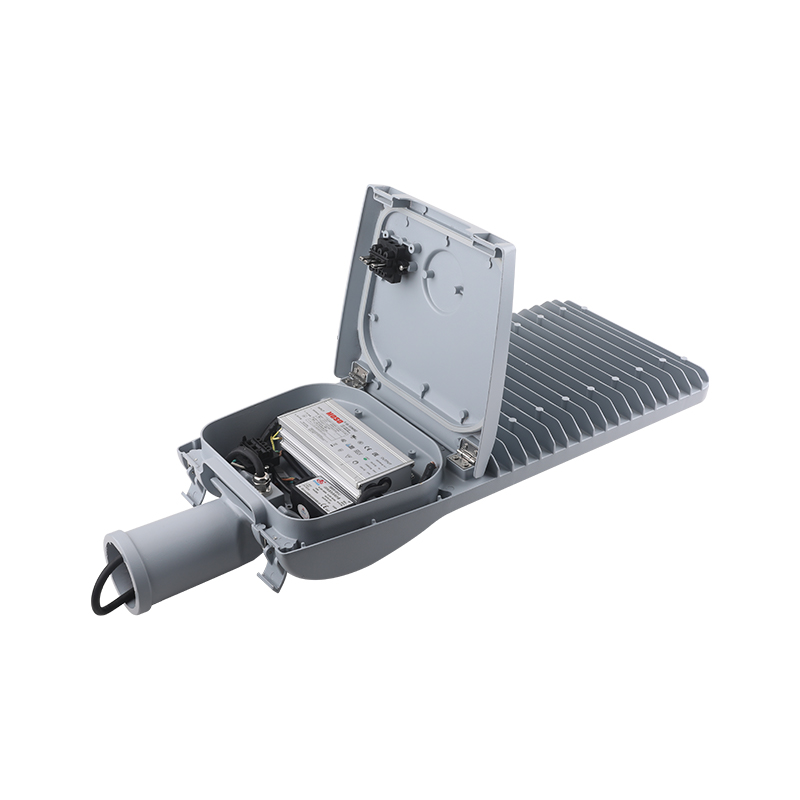

4. Den unike avtakbare designen gjør at det øvre huset og driverbrettet raskt kan demonteres uten hjelp av noe verktøy, noe som letter inspeksjon, reparasjon og utskifting av interne komponenter og forbedrer vedlikeholdseffektiviteten til utstyret.
5. Sikkerhetsbryter/Fotilcelle/Korthette/Smart sensor valgfritt på forespørsel 5 års garanti.
HOVEDAPPLIKASJONER
VEI OG MOTORVEI | BROER | BY- OG BOLIGOMRÅDER | KVADRET OG GANGSOMRÅDER |
TEKNISKE SPESIFIKASJONER
| SPEC | MINI | MIDI | MAXI |
| Watt | 30-75w | 80-150w | 150-200w |
| Inngangsspenning | 100-277V/50-60Hz | ||
| Fargetemperatur | 3000-6500K | ||
| Fargegjengivelsesindeks | CRI>70 | ||
| Driftstemperatur | -40℃~50℃ | ||
| Husmateriale | ADC12 | ||
| Inntrengningsbeskyttelse | IP66 | ||
| Slagstyrke | IK08/IK09 valgfritt | ||
| Overspenningsvern | 10KV/20KV | ||
| Spreder | Herdet glass | ||
| Spigot diameter | 50mm/60mm | ||
| Vekt | 4,3 kg | 5,6 kg | 6,8 kg |
DESIGN I DETALJER

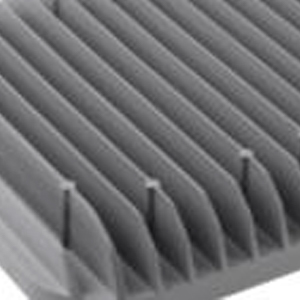

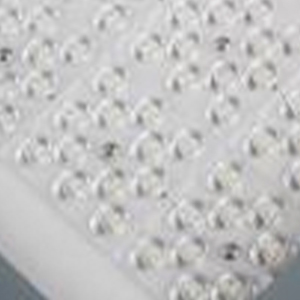

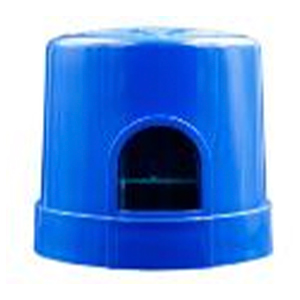

Kropp Kraftig støpt aluminiumskropp med korrosjonsbestandig polyesterpulverbelegg. | Fotokontroll (valgfritt) Valgfritt med NEMA-kontakt og fotocelle/korthette. | Led-brikker Lumileds 3030 & 5050 led-brikker med armatureffektivitet opp til 150lm/w, lang levetid 50000 timer. |

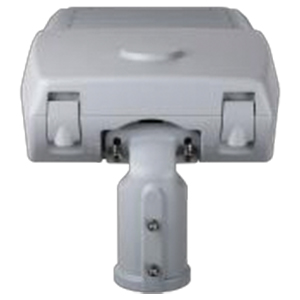

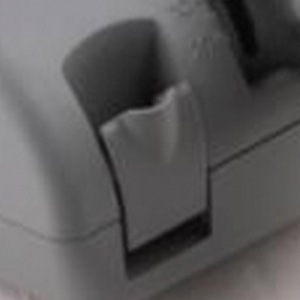

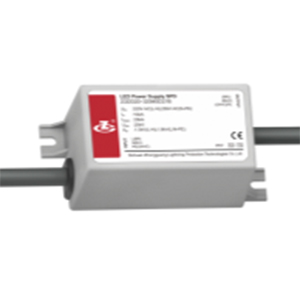

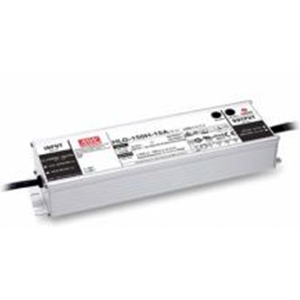

Strømforsyningsenhet Led-driver med høy ytelse - 0-10v dimming på forespørsel - Førermerke kan velge mellom MOSO, Meanwell, Philips, Osram. | Spenner Verktøyløs åpning av girrom, lett for vedlikehold. | Spigot Bred justerbar vinkel fra 0°-±15° for sideinngang og stolpemontering. |

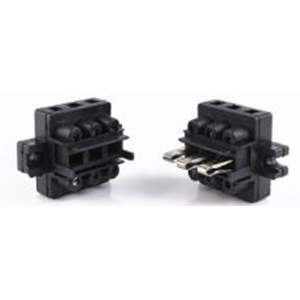

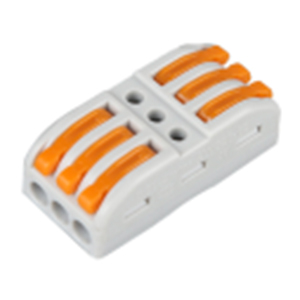

Strømfrakobling Automatisk av armatur når girrommet er åpent og etter lukket skru på, sikkerhet for arbeidere under vedlikehold. | Kobling Rask plug-in-kontakt, uten verktøy, spar tid. | SPD 10kv (20kv valgfritt) overspenningsbeskyttelsesenhet, mer pålitelig beskyttelse for LED-strømforsyningsenheten. |

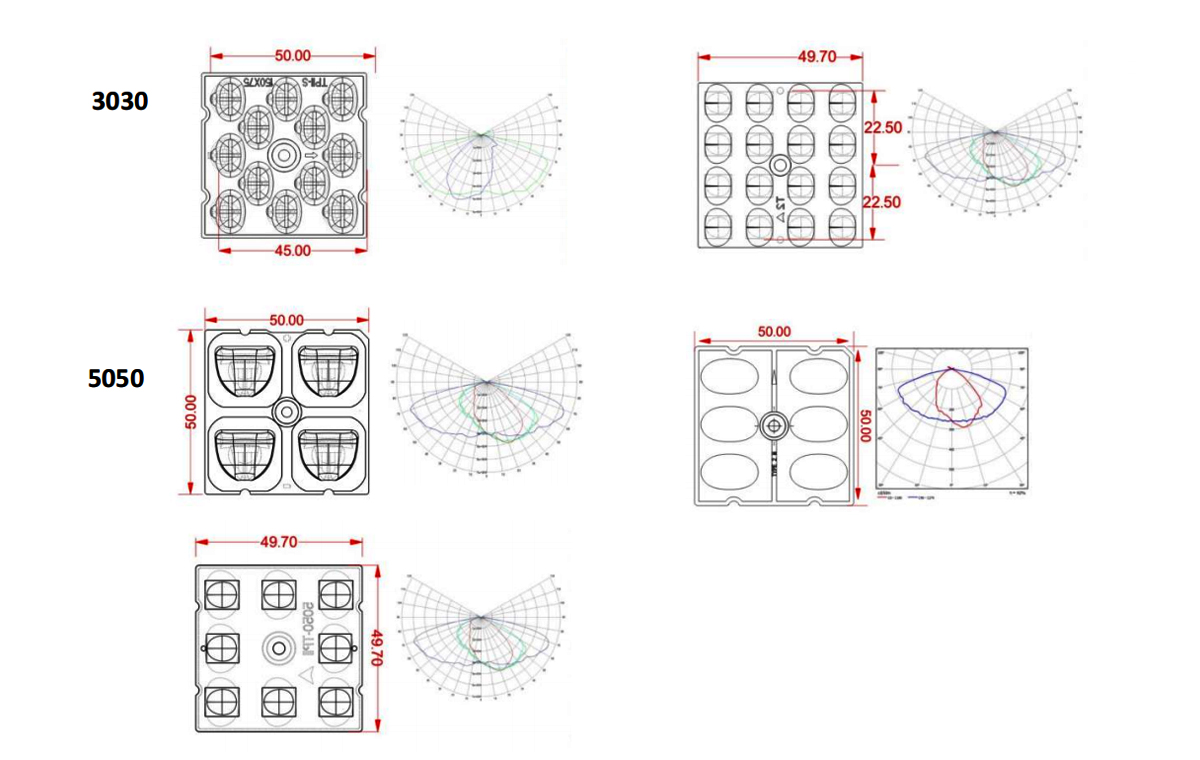

OPTIKK TILGJENGELIG

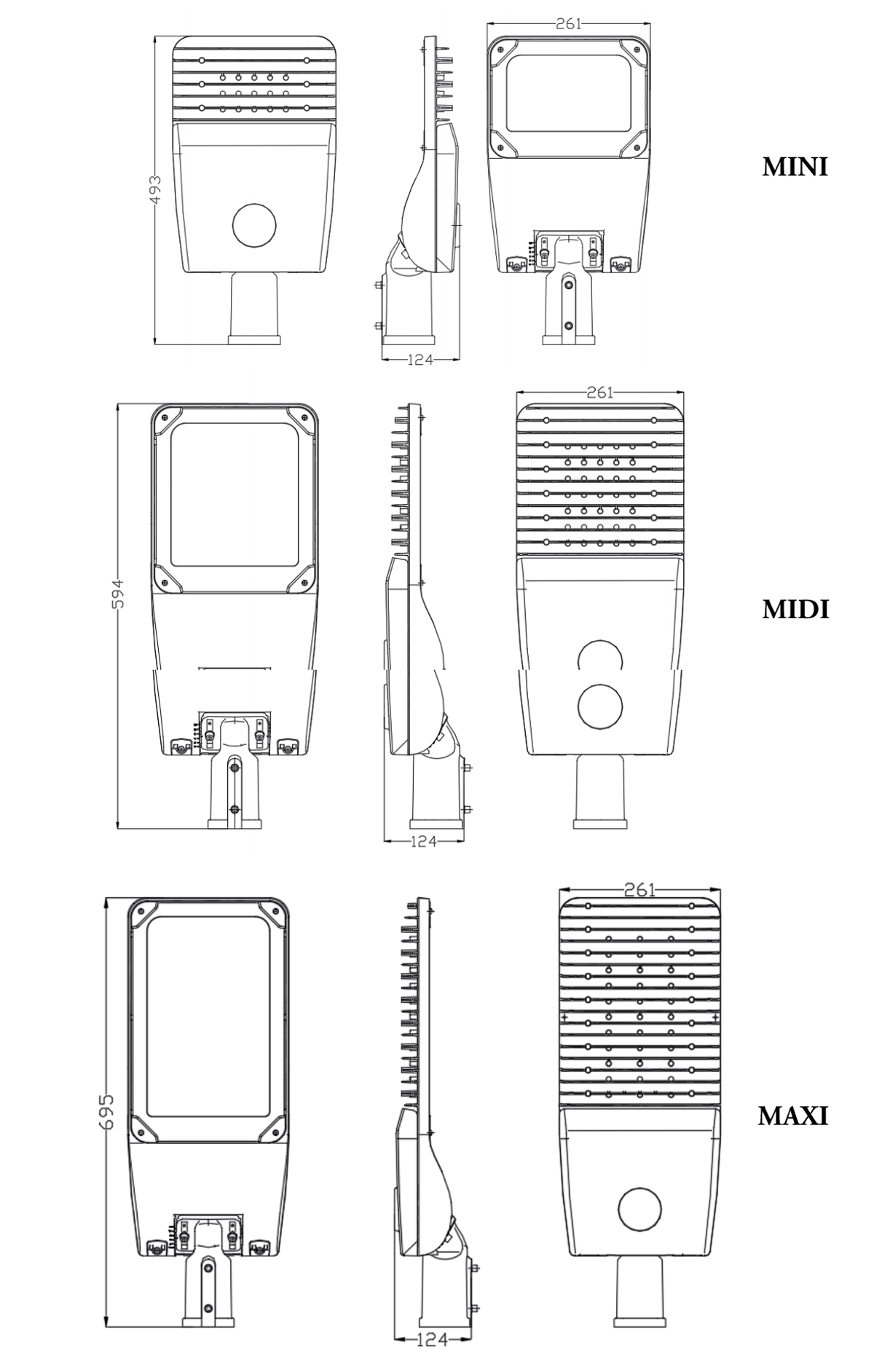

DIMENSJONER (mm)
BESTILLINGSINFORMASJON
| Bestill kode | LED type | LEDAntall | Optikk Qty | Vurdert Watt | Armatur effektivitet opp to | Lysende fluks | CCT | CRI |
| ATP101 | 3030 | 96 | 6 | 60w | 120lm/w | 9600 lm | 3000K-6500K | >70 |
| ATP201 | 3030 | 192 | 12 | 120w | 120lm/w | 14400lm | 3000K-6500K | >70 |
| ATP301 | 3030 | 288 | 18 | 180w | 120lm/w | 21600lm | 3000K-6500K | >70 |
Merknad:
- Wattstyrke kan tilpasses etter prosjektforespørsel.
- Standard husmaling farge lys grå, annen farge kan males på forespørsel.
LOGISTIKKDATA

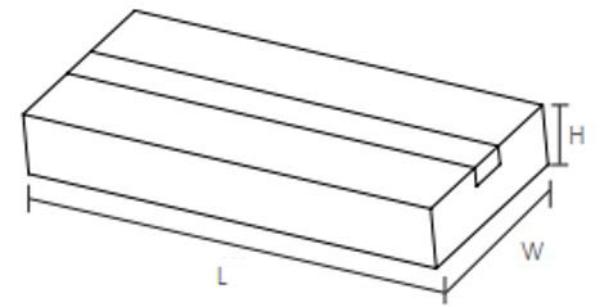

| MODELL | Pakkeenhet (stk/kartong) | Kartongstørrelse (mm) (Lengde*Bredde*Høyde) | Nettovekt | Bruttovekt | Volum |
| ATLANTICPRO MINI | 1 | 510*280*180mm | 4,3 kg | 4,8 kg | 25,7 dm³ |
| ATLANTICPRO MIDI | 1 | 610*280*180 mm | 5,6 kg | 6,2 kg | 30,7 dm³ |
| ATLANTICPRO MAXI | 1 | 710*280*180mm | 6,8 kg | 7,5 kg | 35,7 dm³ |
| |||||
INSTALLASJON

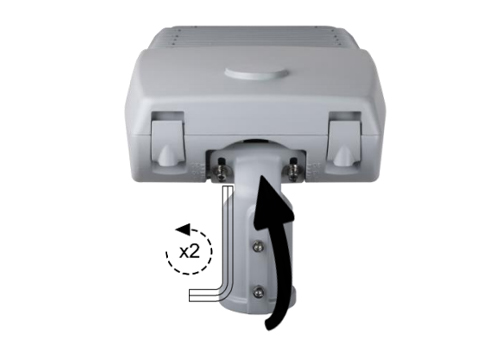

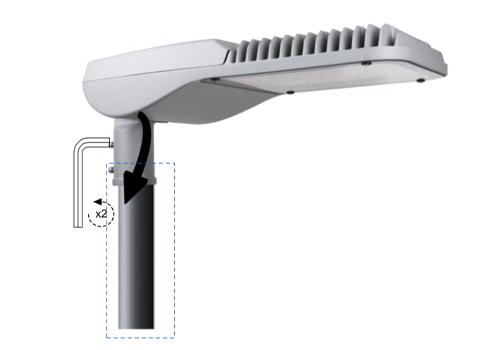

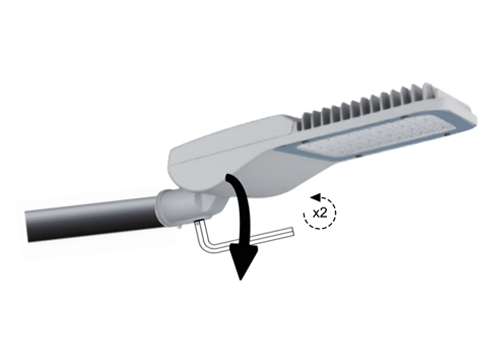

Stram armaturet til stolpen med en unbrakonøkkel. | Løsne skruene med en unbrakonøkkel og drei tappens justering til sideinngangsposisjon. |
Kun ett håndverktøy kreves for montering av armaturen. | -15° til 15°. |

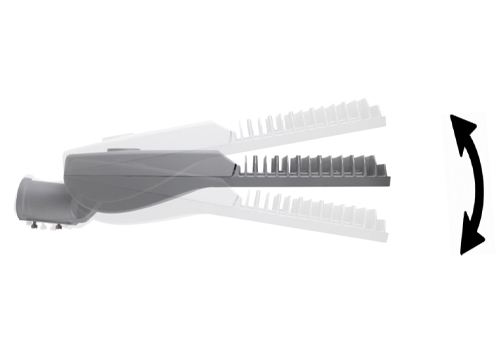

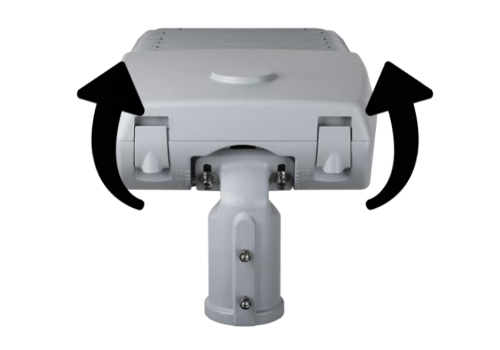

-15° til 15°,Tappvinkelen kan justeres med -15°,-10°,0°,5°, 10°,15°. | Trykk på to spenner for å åpne girrommet. |

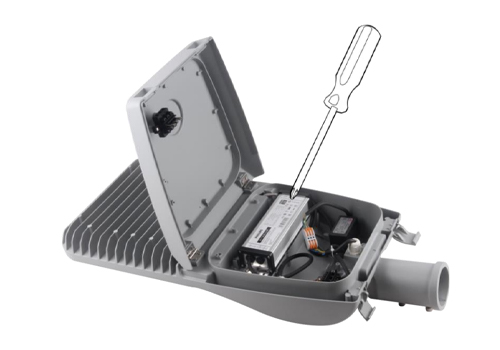

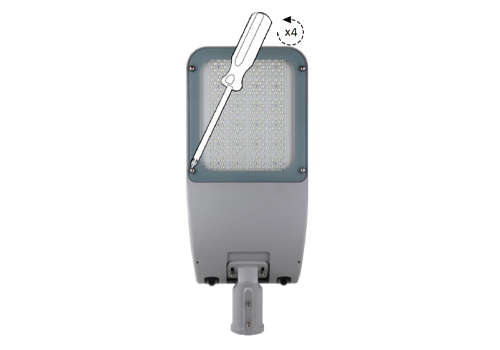

Plasser girromsdekselet til låst posisjon, bruk en kryssskrutrekker, løsne skruene og bytt ut de defekte elektroniske delene, og lås deretter girrommet. | Løsne skruene og fjern glasset, fortsett deretter å løsne skruene som er låst på kortet, fjern det mislykkede kretskortet og erstatt med et nytt. Koble til og stram hver del tilbake trinn for trinn. |
