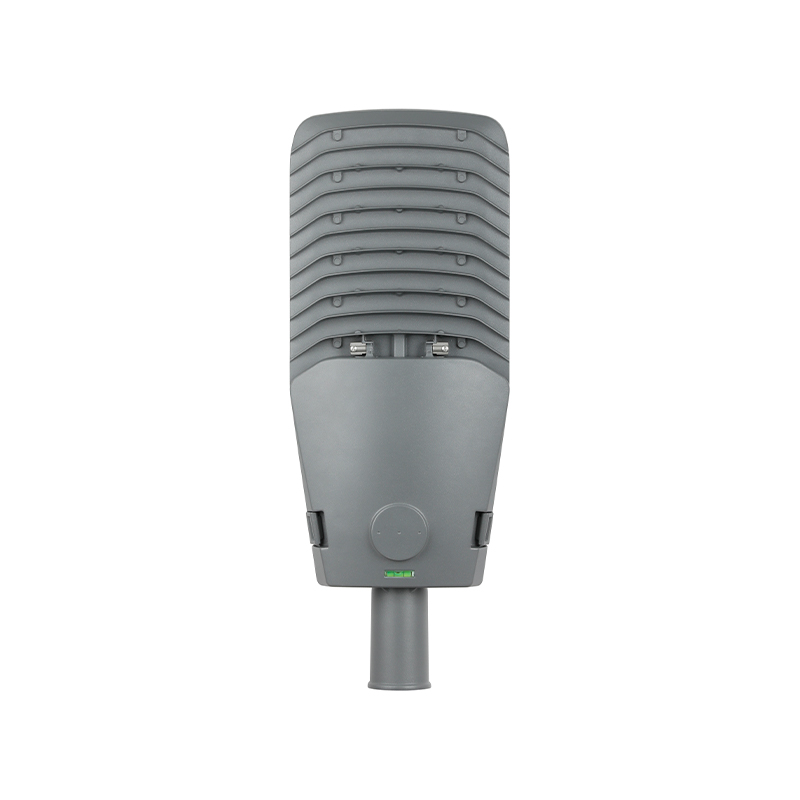

Eco-serien møter ikke bare brukerens krav til høy kvalitet ved å ta i bruk avanserte de...
FUNKSJONER
1. Verktøyfri spennedesign gjør installasjon og vedlikehold enkelt.
2. Hus laget av ADC12 trykkstøpt aluminiumsmateriale og ferdig med korrosjonsbestandig polyesterpulverlakk.

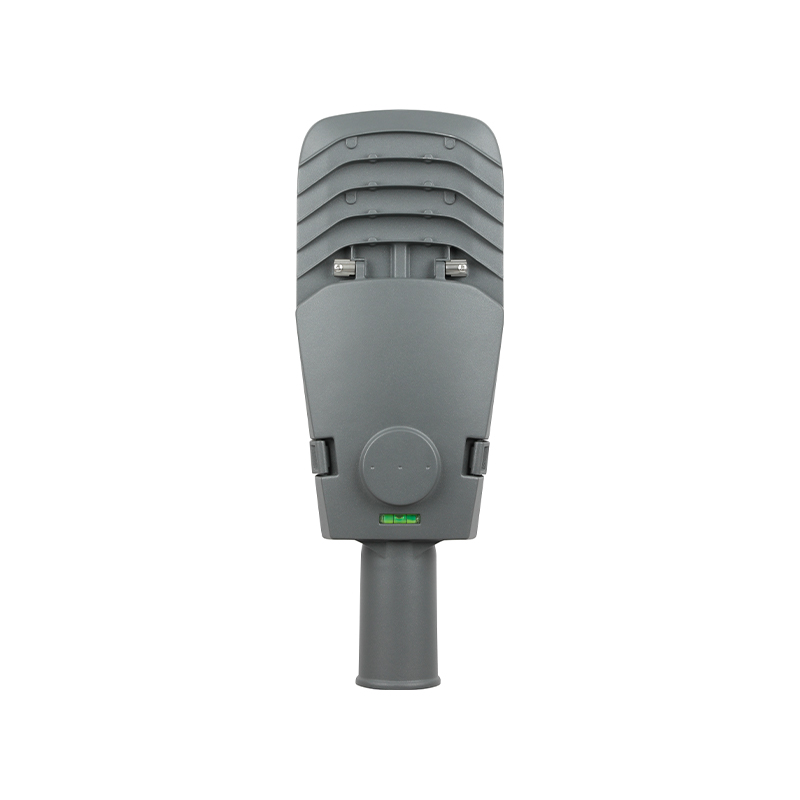

3. Utstyrt med rørformet vater sikrer at armaturen alltid er i riktig monteringsposisjon.
4. Tappvinkelen kan justeres med 15°
5. Tilgjengelig i to installasjonsmetoder: vertikal installasjon/horisontal installasjon.
6.IP66 utendørs strukturell vanntett.
7. Fotocelle/Shorting cap/Smart sensor valgfritt på forespørsel.
8. Egnet for utendørs veibelysningsapplikasjoner som byvei, motorvei, boligvei, etc.

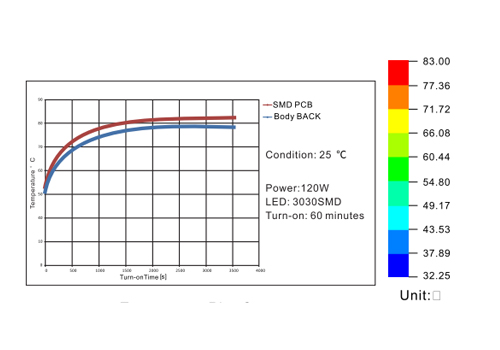

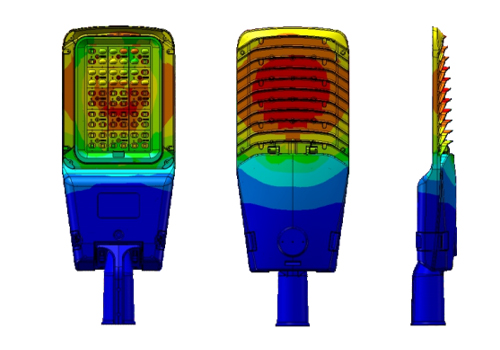

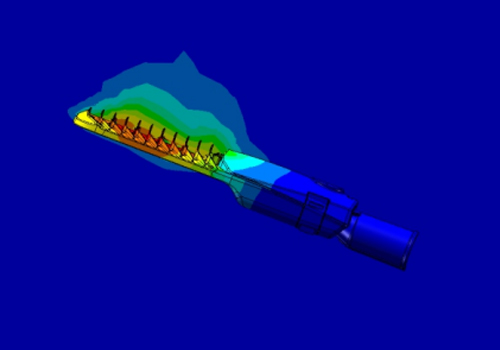

VARMELEDELSE

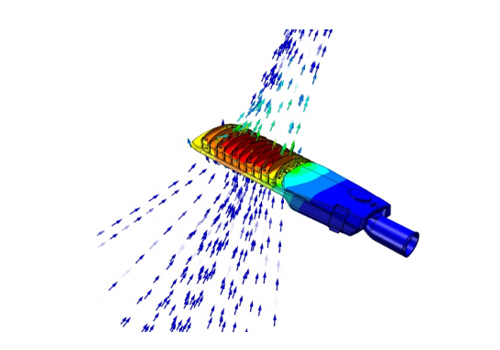

Optimaliser armaturens kjølesystem og struktur med avansert FEA-teknologi for å nå de mest kostnadseffektive løsningene. Godt administrert temperaturøkning mellom interne og eksterne deler gir lyskilden mer høyere lumenvedlikeholdshastighet.
| |
| Termisk ledningsevne | Termisk luftkonveksjon |
| |
| Termiske effekter miljø | Temperaturstigningskurve |

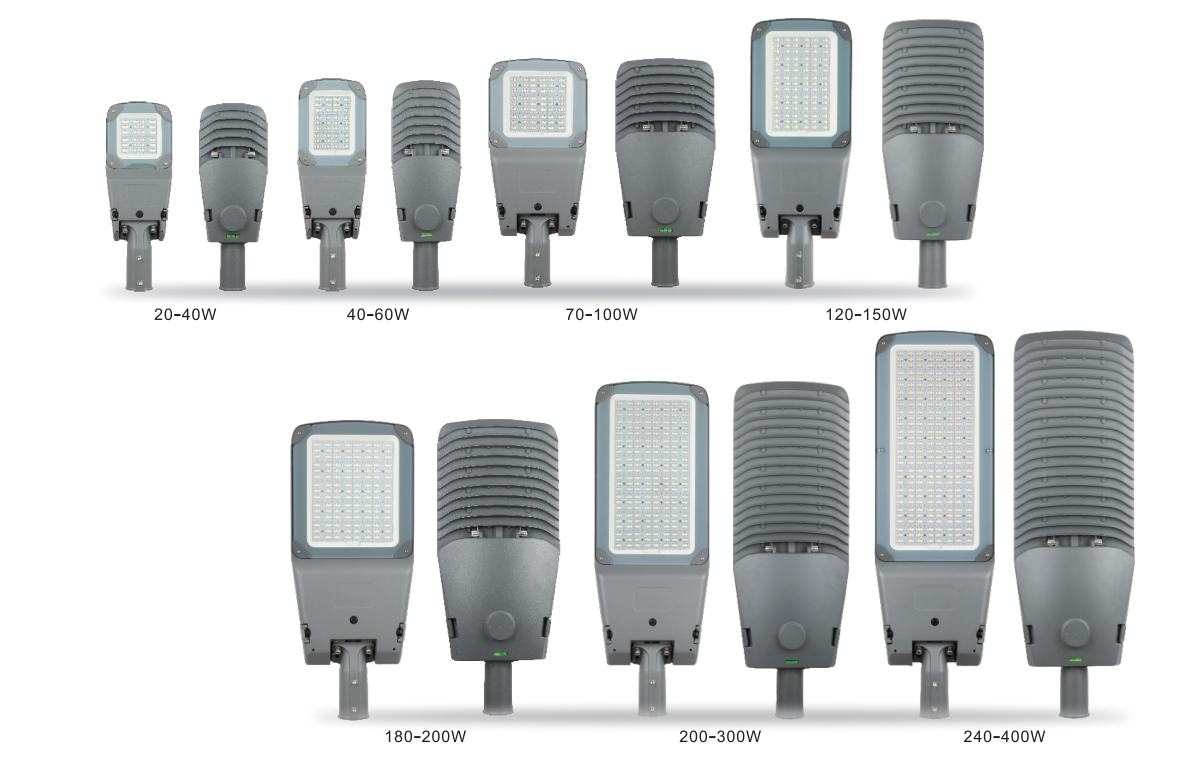

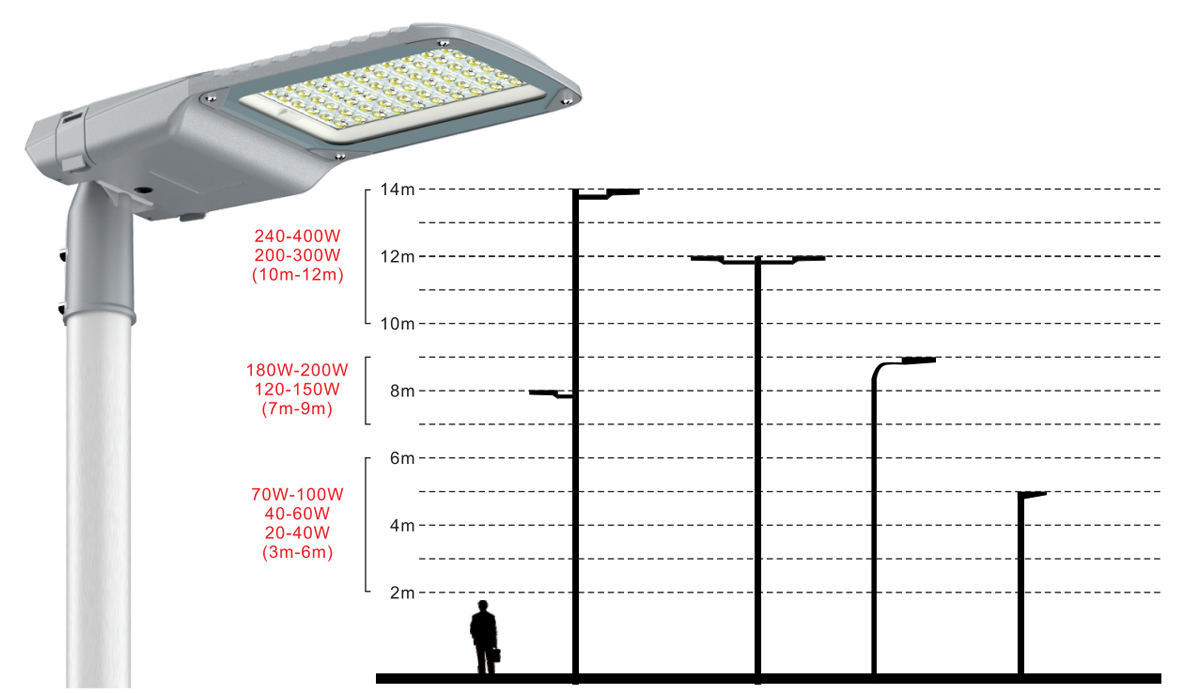

| Modelll | SAVANNA-M2*2 | SAVANNA-M2*3 | SAVANNA-M3*3 | SAVANNA-M3*5 | SAVANNA-M4*5 | SAVANNAM4*8 | SAVANNAMM4*10 |
| Kraft | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| Produktstørrelse (MM) | 529*190*102 | 580*190*102 | 617*270*107 | 718*270*107 | 746*310*115 | 897*310*115 | 998*310*115 |
| Armatureffektivitet | 120-170LM/W | ||||||
| Inngangsspenning | 100-277V/50-60HZ | ||||||
| Kraft Factor | >0,95 | ||||||
| CCT | 2700-6500K | ||||||
| CRI | >70 | ||||||
| Drift Temperatur | -40℃~50℃ | ||||||
| Strålevinkel | T1/T2/T3/70X140° | ||||||
| Husmateriale | ADC12 trykkstøpt aluminium | ||||||
| Linsemateriale | Optisk PC-linse | ||||||
| IP | IP66 | ||||||
| IK | IK09 | ||||||
| Overspenningsvern | 10KV/20KV (valgfritt) | ||||||
| Levetid | 50 000 timer | ||||||
| Spreder | 5MM herdet glass | ||||||
| Poldiameter | 50MM/60MM/76MM valgfritt | ||||||
| Installasjon | Vertikal installasjon/Horisontal installasjon | ||||||
| Installasjon Depth | >120MM | ||||||
| Garanti | 5 år | ||||||

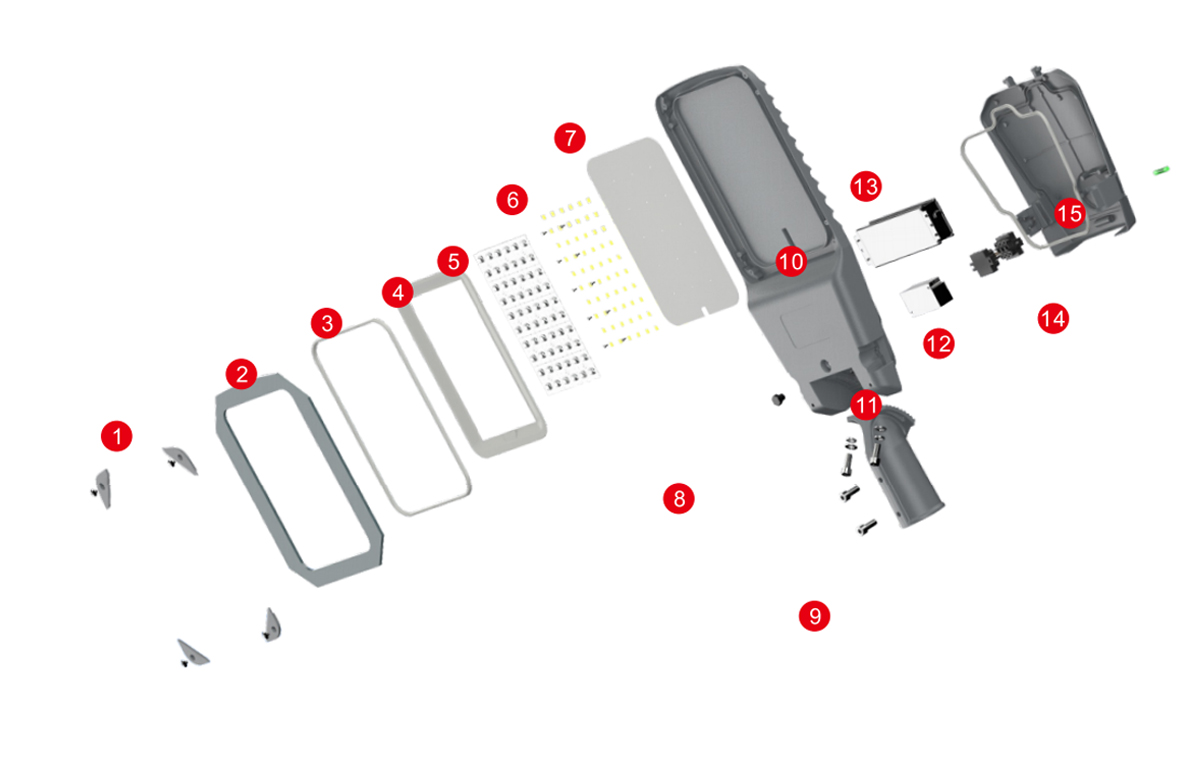

| 1,5MM herdet glass | 6. Høyeffektiv aluminium PCB | 11. Overspenningsvern (10KV/20KV valgfritt) |
| 2. Vanntett silikonring | 7.ADC12 kropp i formstøpt aluminium | 12. Strømfrakobling |
| 3. Nano-pc reflektor | 8. Pusteventil | 13. Vanntett silikonring |
| 4. TIR optisk PC-linse | 9. Justerbar tapp ±15° | 14. ADC12 strømforsyningsdeksel i formstøpt aluminium |
| 5. Høy lemen LED-brikke | 10. LED strømforsyning | 15. Rørformet vater |

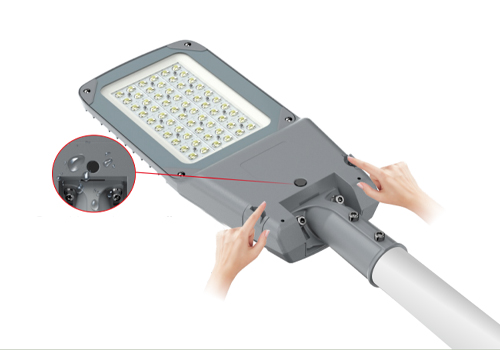

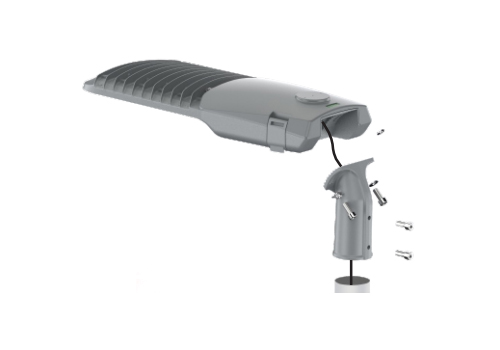

VERKTØY-GRATIS BUCKLEDESIGN

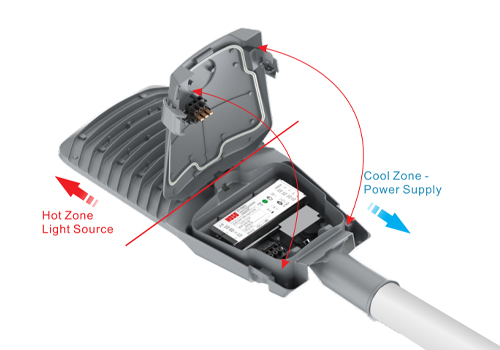

| · Termisk og elektrisk rom separat design. · Utstyrt med strømbryter, slår seg automatisk av når dekselet er åpent. ·Fotocelle/Shorting cap/Smart sensor valgfritt på forespørsel. |
| Pusteventil kan effektivt redusere kondens og forurensning, gir rask trykkbalansering og frigjøring. | |
SØKNADER
Egnet for utendørs veibelysningsscenarier som byvei, motorvei, boligvei, etc.

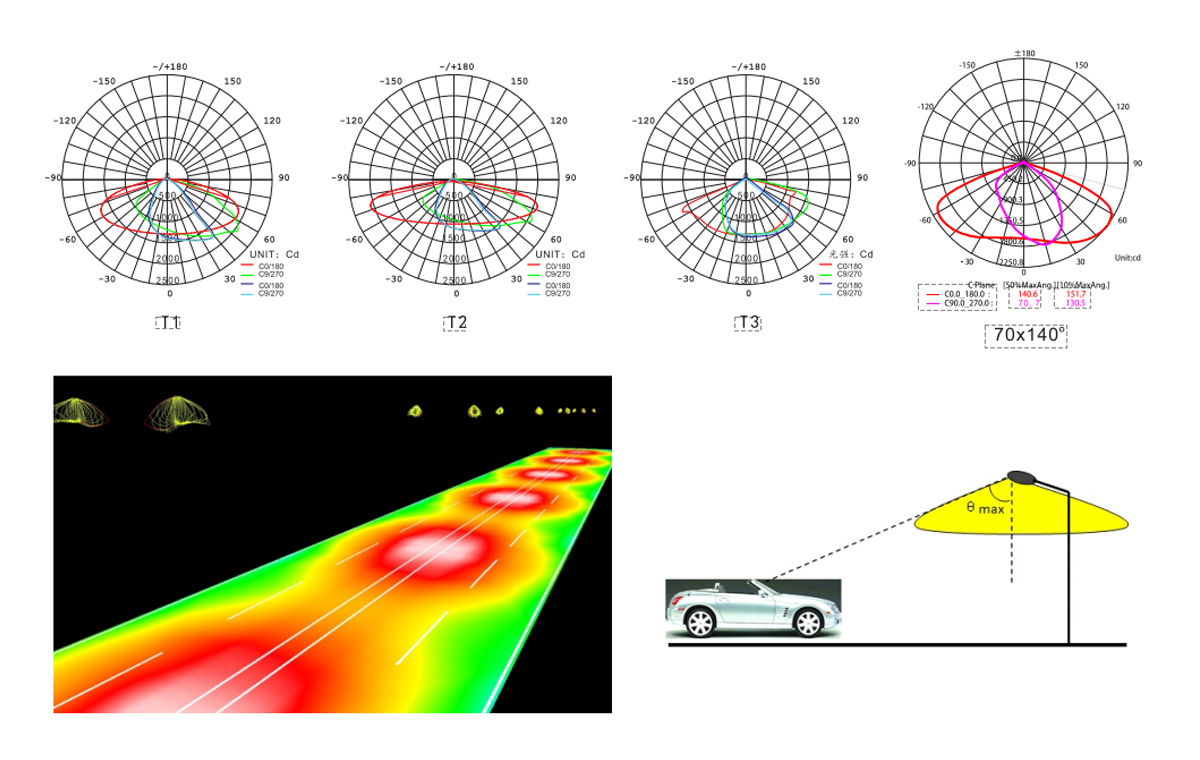

OPTIKK
·Teknisk støtte: Fortell oss plasslengde, bredde, høyde og bruksapplikasjonen.
·Vi har et ingeniørteam til å lage DlALUX-simuleringer og beregne armaturmengdene for prosjektet ditt.
·IES-filer er tilgjengelige på forespørsel.

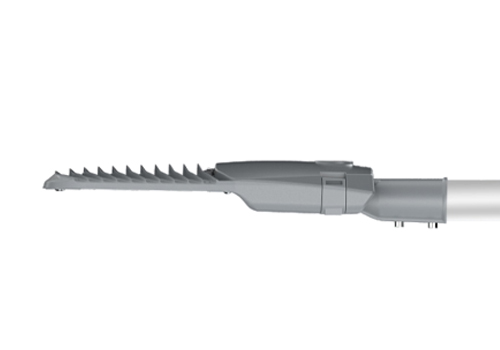

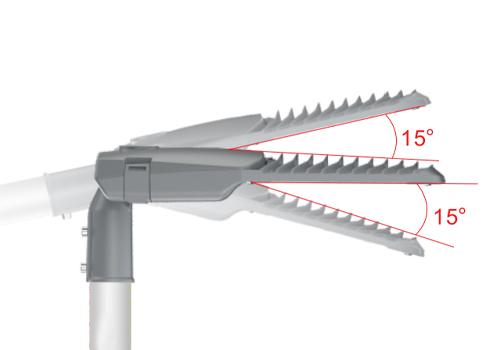

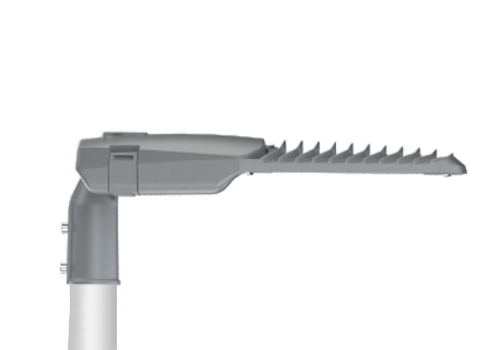

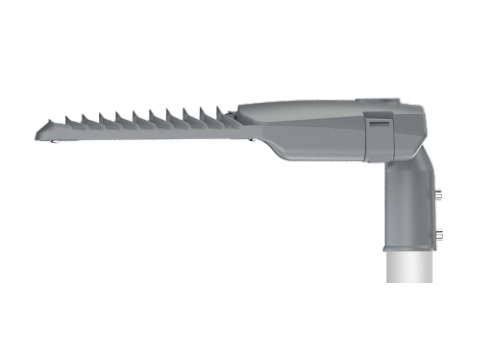

JUSTERBAR VINKEL
Horisontalt | Vertikal | |

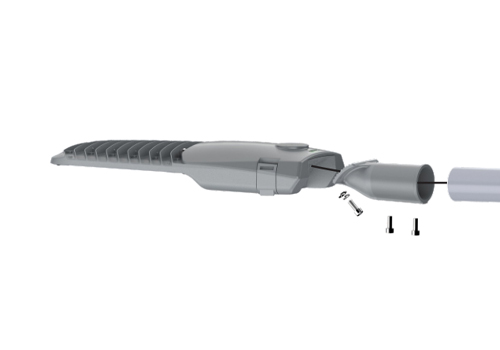

INSTALLASJON

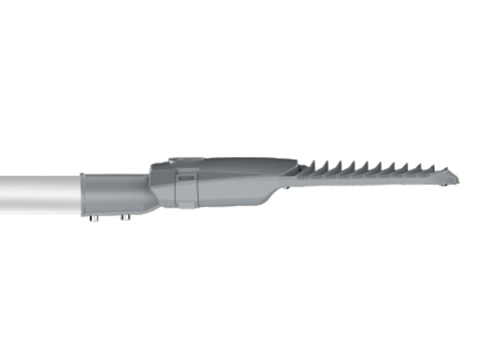

Horisontalt installation | Vertikal installation |
Ferdig - Horisontal installasjon | Ferdig - Vertikal installasjon |

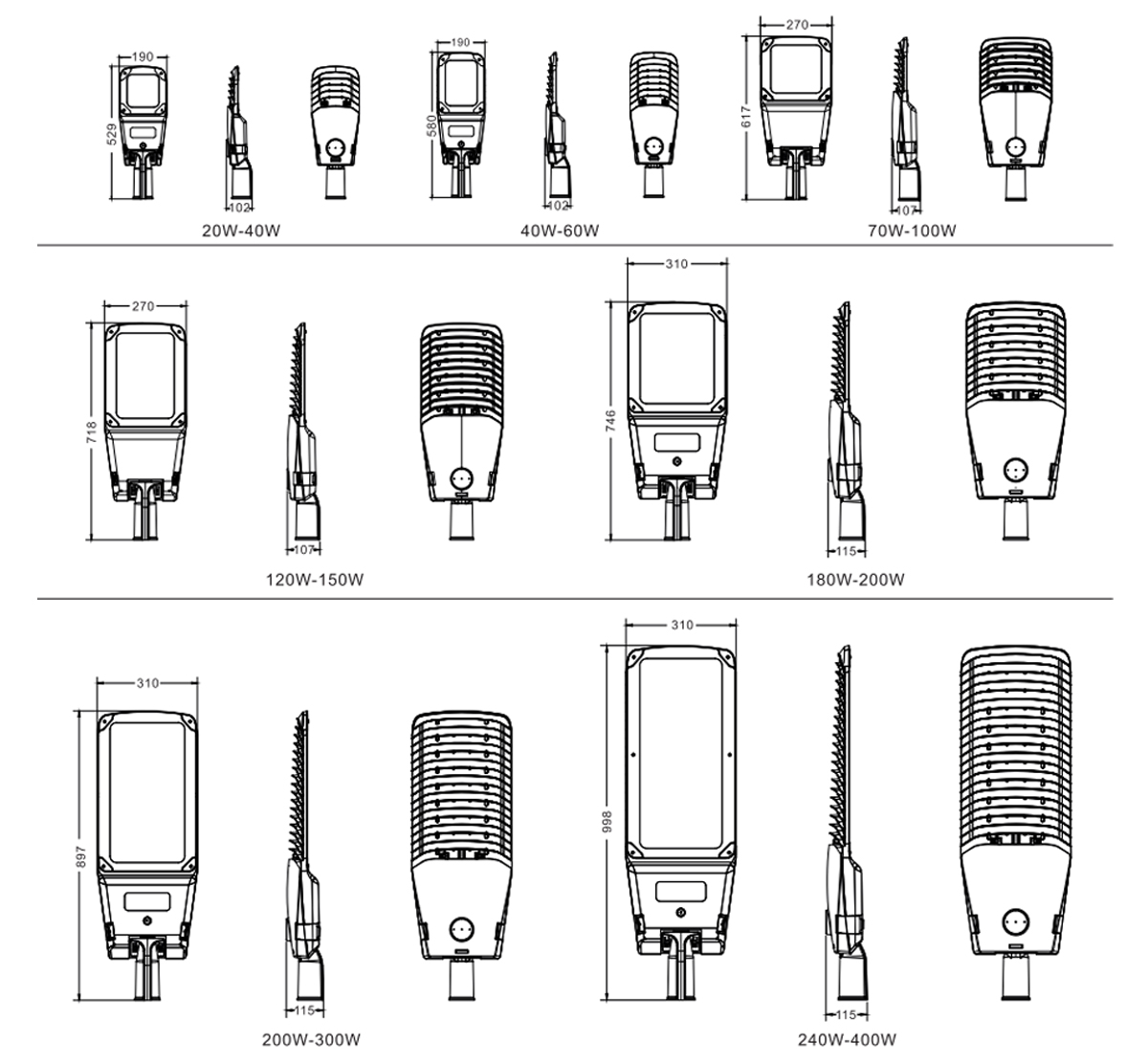

OVERORDNET DIMENSJONSTEGNING
Enhet: MM
EMBALLASJEPARAMETRE
| Model | SAVANNA-M2*2 | SAVANNA-M2*3 | SAVANNA-M3*3 | SAVANNA-M3*5 | SAVANNA-M4*5 | SAVANNA-M4*8 | SAVANNA-M4*10 |
| Kraft | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| ANTALL | 1 STK | 1 STK | 1 STK | 1 STK | 1 STK | 1 STK | 1 STK |
| Kartongstørrelse (MM) | 540*200*140 | 590*200*140 | 630*280*140 | 730*280*140 | 760*315*140 | 910*315*140 | 1010*315*140 |
| N.W(KG) | 3 | 3.3 | 4.6 | 5.4 | 6.3 | 7.7 | 8.7 |
| G.W(KG) | 3.3 | 3.6 | 5 | 5.9 | 6.9 | 8.4 | 9.5 |
| 20GP | 1852 STK | 1695 STK | 1134 STK | 978 STK | 835 STK | 698 STK | 629 STK |
| 40GP | 3836 STK | 3511 STK | 2349 STK | 2027 STK | 1731 STK | 1445 STK | 1302 STK |
| 40 HQ | 4497 STK | 4116 STK | 2753 STK | 2376 STK | 2029 STK | 1694 STK | 1527 STK |
INSTALLASJON SUGGESTIONS
FORSIKTIG:
1. Installasjon skal utføres av profesjonelle elektrikere.
2. Ikke demonter produktet. Det kan være farlig.
3. Ikke stirr direkte på armaturen når strømmen er slått på for å unngå å skade øynene.
4. Kabelen må være vanntett når den er koblet til elektrisk for utendørs bruk.
