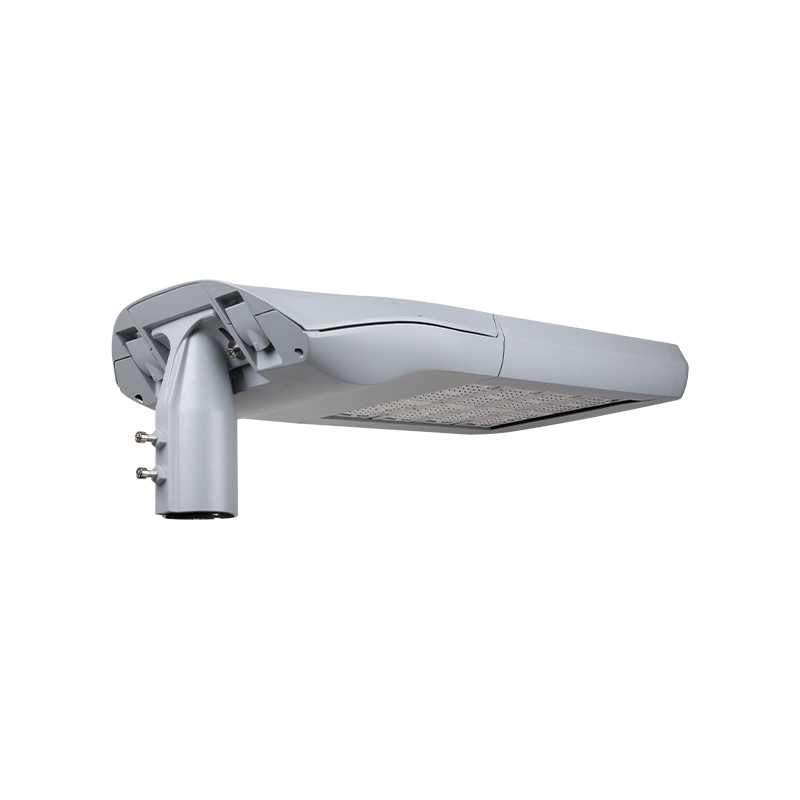

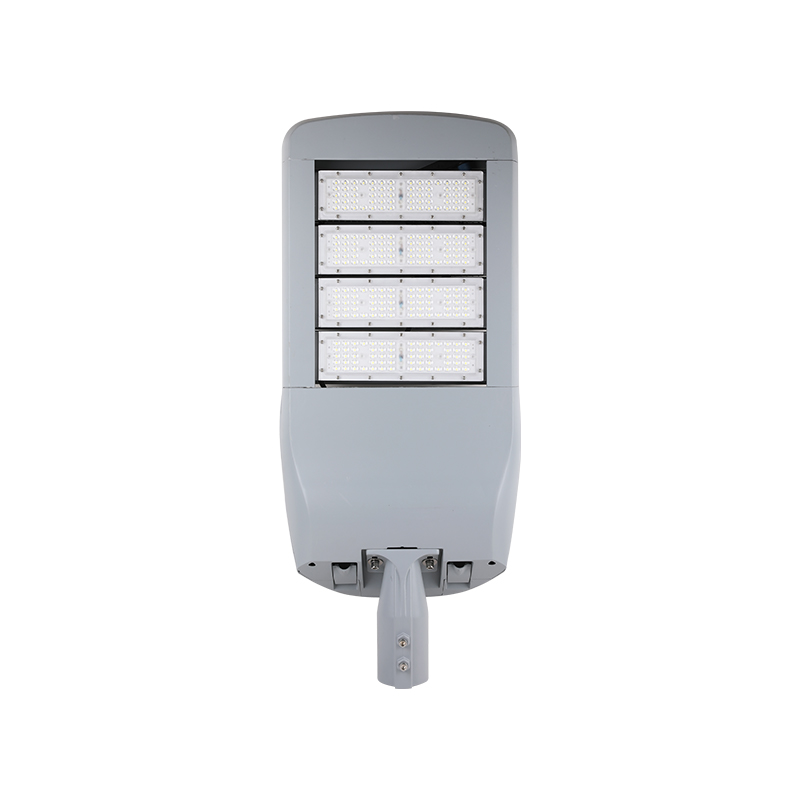

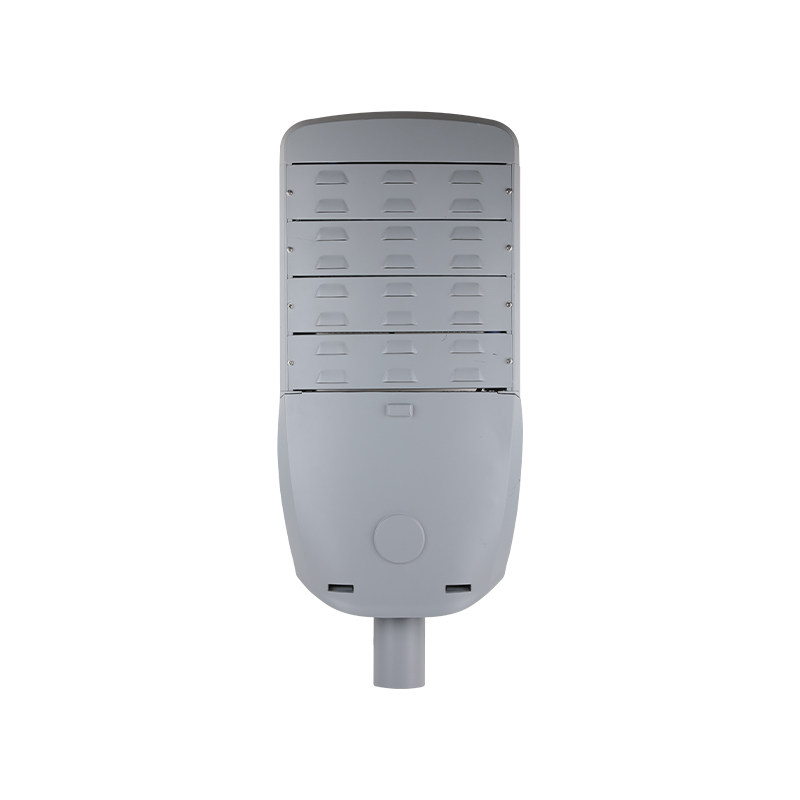

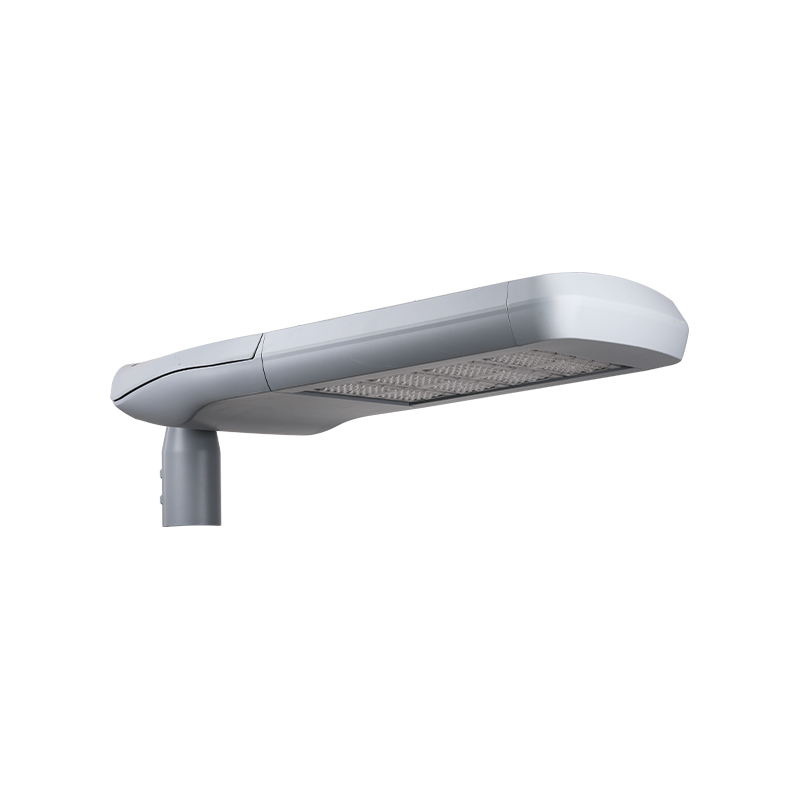

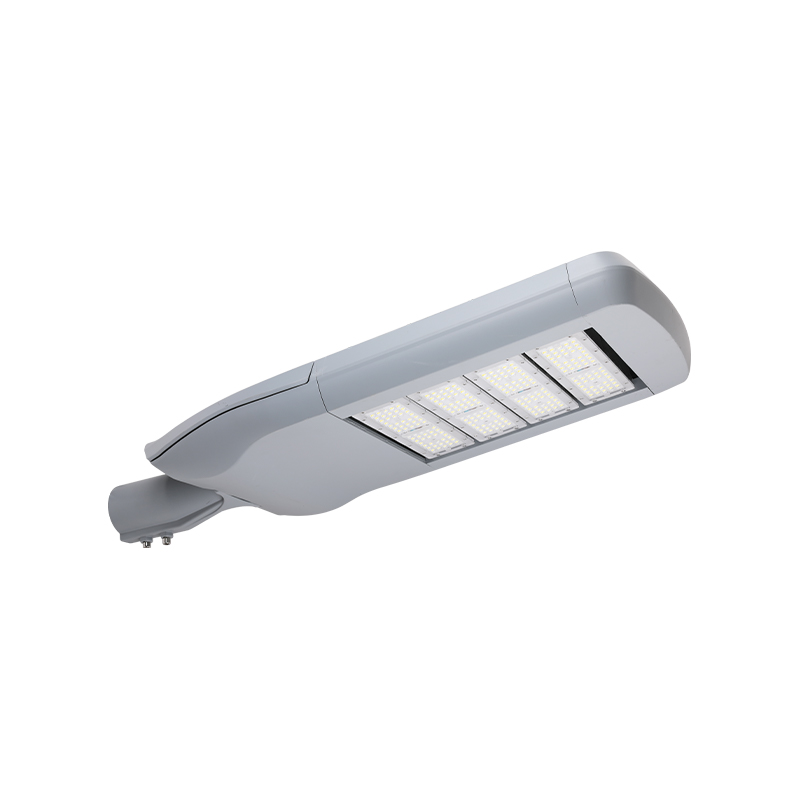

Modulær motordesign FORTUNE MODULAR Series LED-gatelys

Produktbeskrivelse

FORTUNE MODULAR har mange betydelige fordeler. Dens design og funksjoner gjenspeiler egenskapene til effektivitet, fleksibilitet og fremtidsorientering. Girrommet og girbrettet kan enkelt åpnes og skiftes ut uten verktøy, noe som i stilr grad forenkler vedlikeholdsprosessen og forbedrer betjeningsevnen og påliteligheten til utstyret. Utformingen av den modulære LED-motoren kan utvides fleksibelt fra én modul til seks moduler, som ikke bare oppfyller behovene til ulike scenarier, men også forbedrer kostnadseffektiviteten betydelig og gir brukerne høyere fleksibilitet og tilpasningsevne.
Produktet bruker en høytrykks-støpt aluminiumskropp og er dekket med et korrosjonsbestandig polyesterpulverbelegg for å sikre holdbarheten og stabiliteten til utstyret i tøffe miljøer. Dens justerbare vinkelutformingen støtter sideinngang og installasjon av kolonnetopp, noe som ytterligere forbedrer brukervennligheten og anvendeligheten til installasjonen.

HOVEDAPPLIKASJONER

VEI OG MOTORVEI

BROER

BY- OG BOLIGOMRÅDER

KVADRET OG GANGSOMRÅDER

TEKNISKE SPESIFIKASJONER

SPEC	M01	M02	M03	M04	M05	M06
Watt	30-60w	60-120w	90-180w	120-240w	150-300w	180-360w
Inngangsspenning	100-277V / 50-60Hz
Fargetemperatur	3000-6500K
Fargegjengivelsesindeks	CRI > 70
Driftstemperatur	-40 ℃ ~ 50 ℃
Husmateriale	ADC12
Inntrengningsbeskyttelse	IP66
Slagstyrke	IK08
Overspenningsvern	10KV/20KV
Tappdiameter	60 mm
Vekt	6,0 kg	7,2 kg	8,4 kg	9,5 kg	10,8 kg	12,2 kg

DESIGN I DETALJER

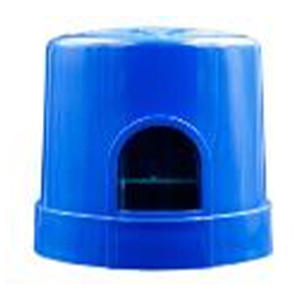

Led modul Multidelt modul valgfri med armatureffektivitet opp til 160lm/w, lang levetid 50000 timer.	Fotokontroll (valgfritt) Valgfritt med NEMA-kontakt og fotocelle/korthette.

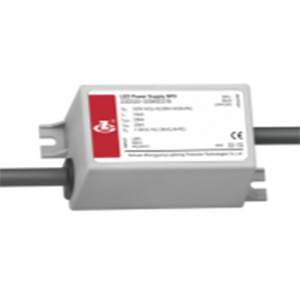

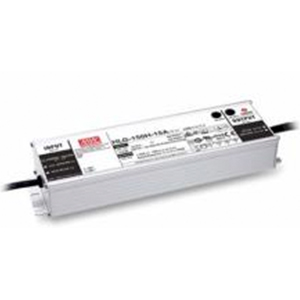

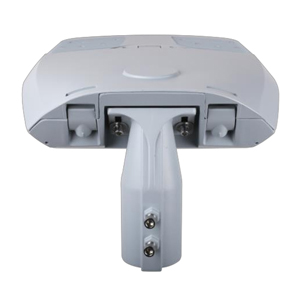

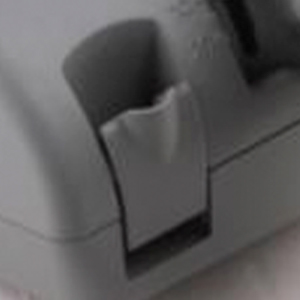

Strømforsyningsenhet Led-driver med høy ytelse - 0-10v dimming på forespørsel - Førermerke kan velge mellom MOSO, Meanwell, Philips, Osram.	Spenner Verktøyløs åpning av girrom, lett for vedlikehold.

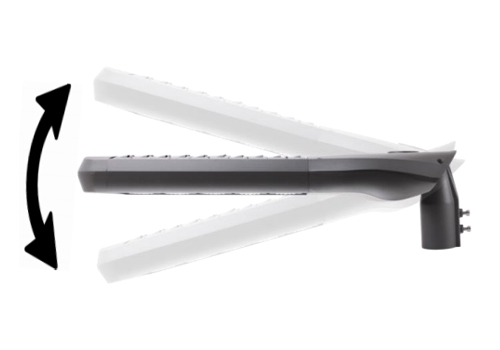

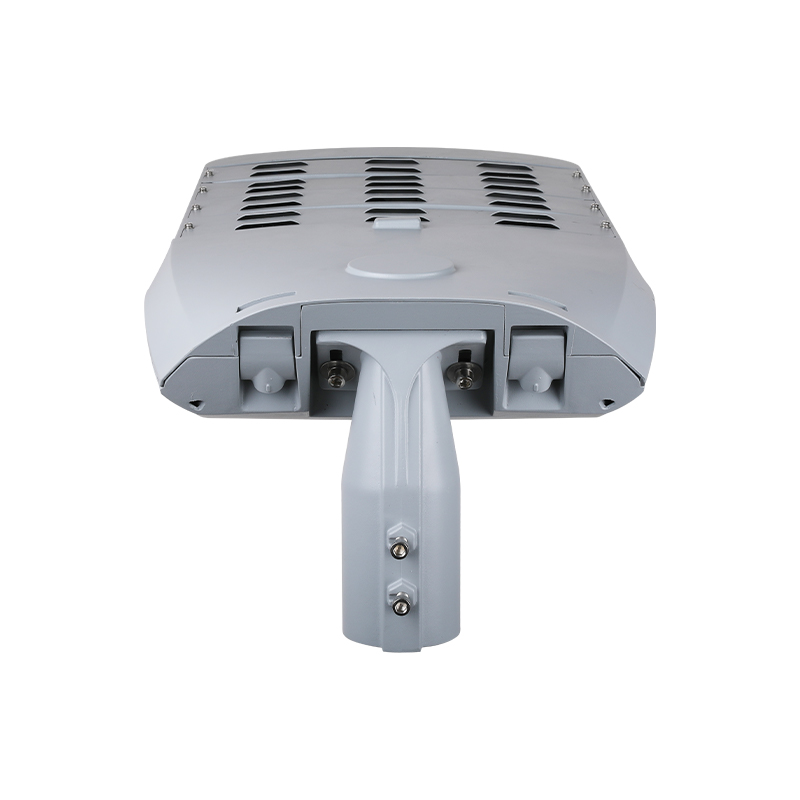

Spigot Bred justerbar vinkel fra 0℃±15℃ for sideinngang og stolpemontering.	Strømfrakobling Automatisk av armatur når girrommet er åpent og etter lukket skru på, sikkerhet for arbeidere under vedlikehold.

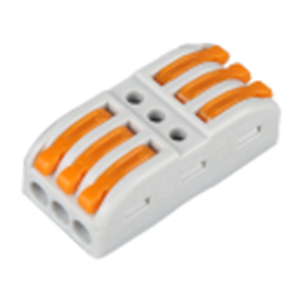

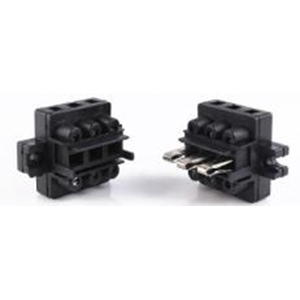

Kobling Rask plug-in-kontakt, uten verktøy, spar tid.	SPD 10kv (20kv valgfritt) overspenningsbeskyttelsesenhet, mer pålitelig beskyttelse for LED-strømforsyningsenheten.

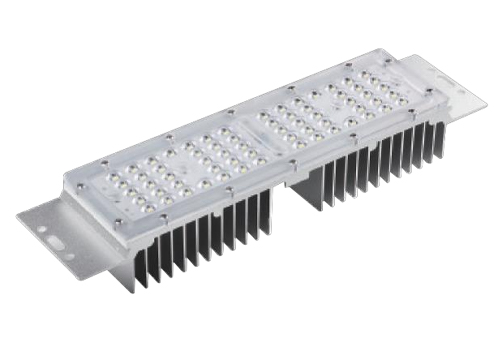

LED MODUL TILGJENGELIG

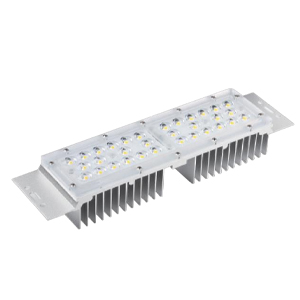

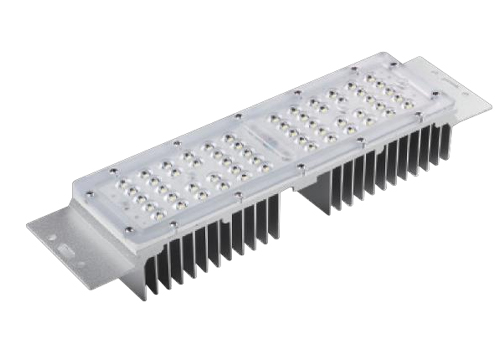

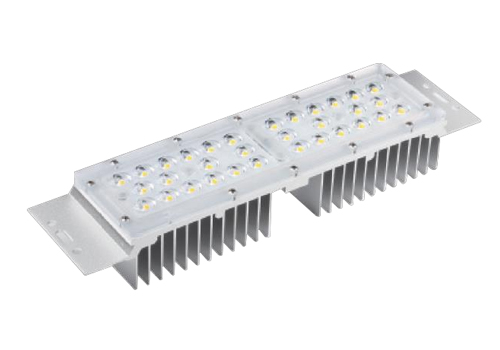

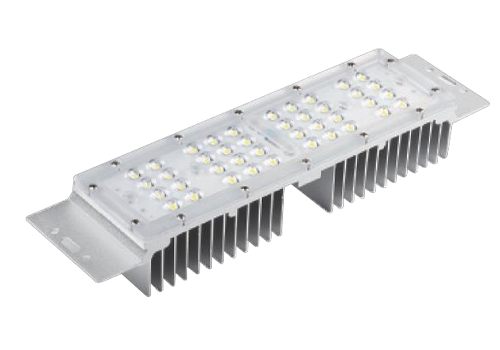

5050 LED MODUL LED Antall: 32 stk Effekt: 50w	3030 LED MODUL LED Antall: 40 stk Effekt: 30w
3030 LED MODUL LED Antall: 56 stk Effekt: 50w	3030 LED MODUL LED Antall: 64 stk Effekt: 60w

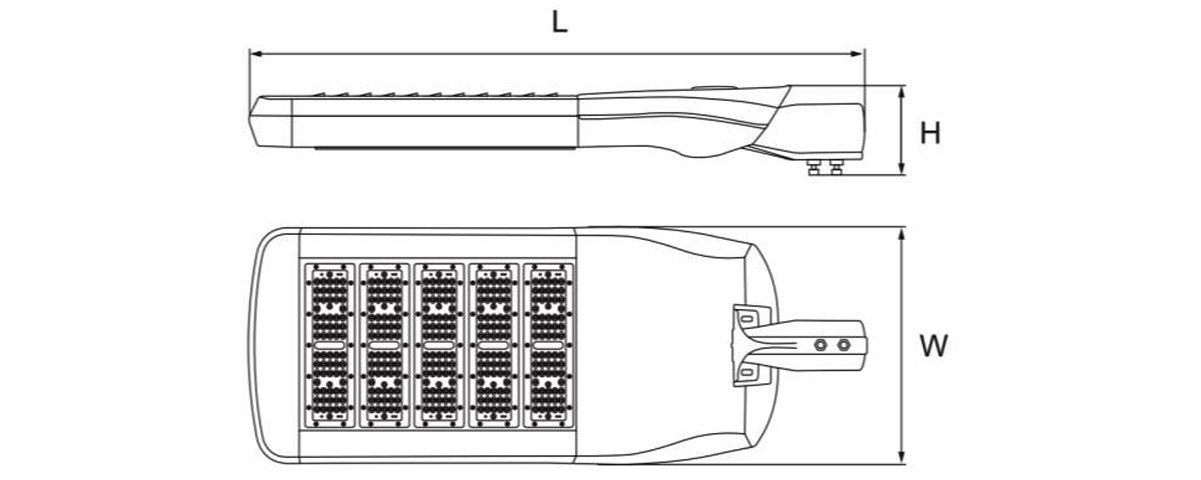

DIMENSJONER (mm)

BESTILLINGSINFORMASJON

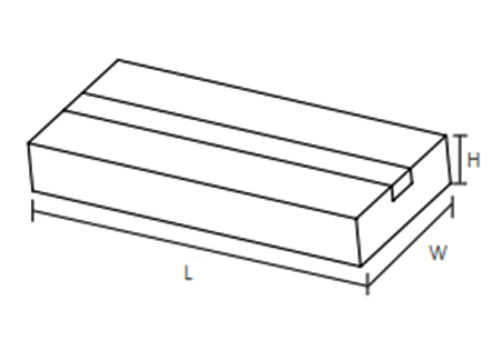

LOGISTIKKDATA

INSTALLASJON

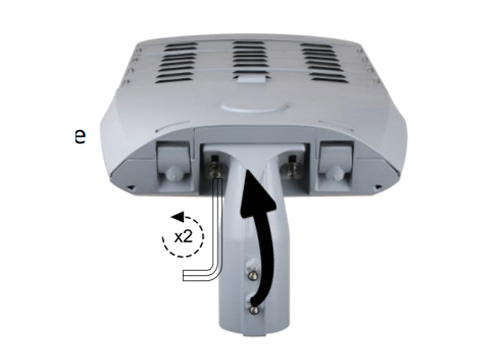

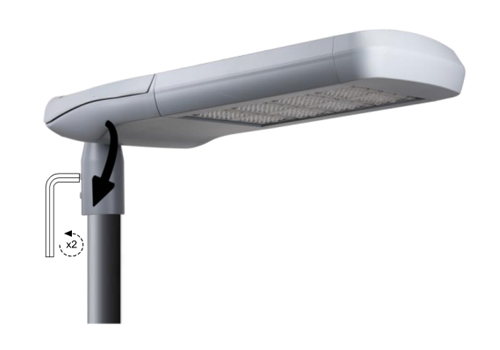

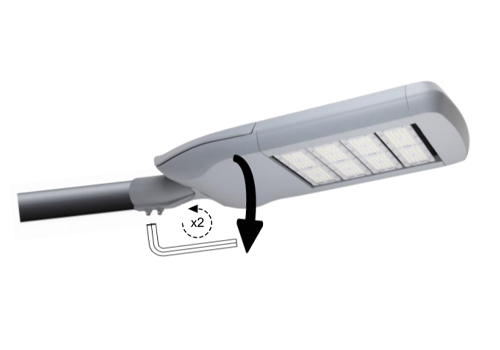

Stram armaturet til stolpen med en unbrakonøkkel.	Løsne skruene med en unbrakonøkkel og drei tappens justering til sideinngangsposisjon.

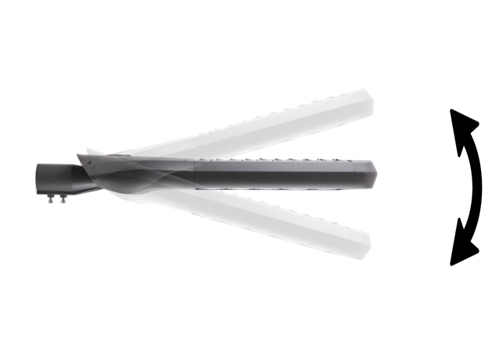

Kun ett håndverktøy kreves for å installere armaturen.	Tappvinkelen kan justeres med -15°,-10°,0°,5°, 10°,15°.

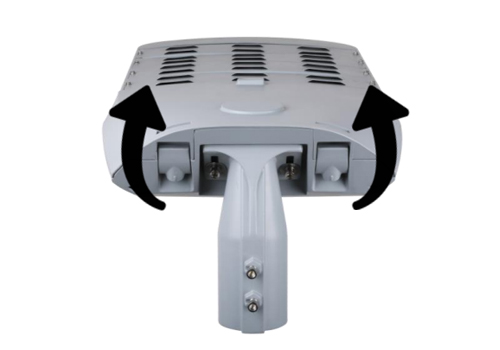

Tappvinkelen kan justeres med -15°,-10°,0°,5°, 10°,15°.	Trykk på to spenner for å åpne girrommet.

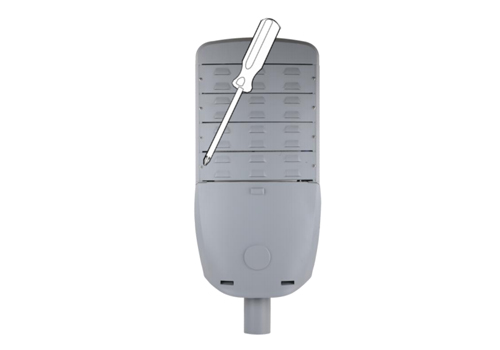

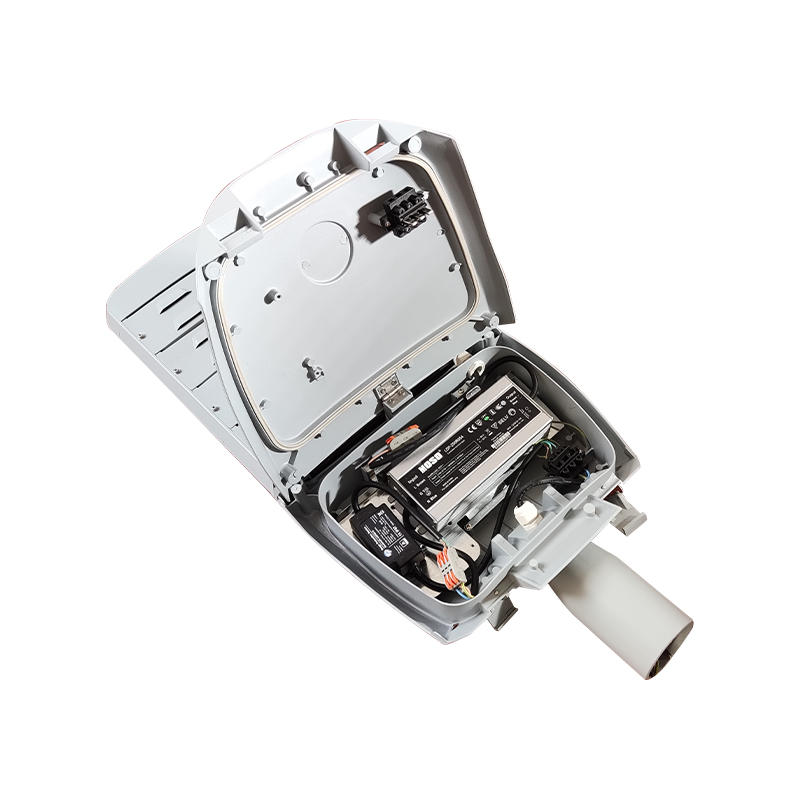

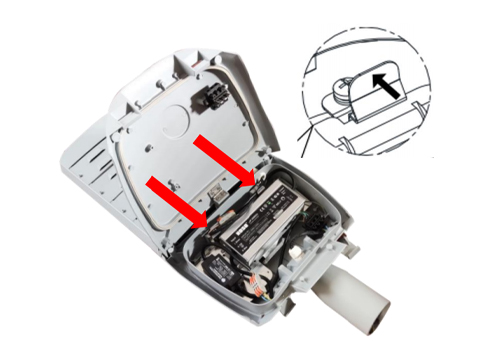

Sett girromsdekselet til låst posisjon, skyv de 2 klipsene med bånd og ta ut girplaten, bytt ut de defekte elektroniske delene med en ny, lås deretter girrommet.	Løsne bakdekselet og fjern det, fortsett deretter å løsne skruene som er låst på profilen, fjern den mislykkede LED-modulen og erstatt den med en ny. Koble til og stram hver del tilbake trinn for trinn.
